Фасадная система с облицовкой плиткой Hauberk

Фасадная плитка Hauberk может использоваться для каркасно-щитовых, деревянных, построенных из пено- или газоблоков домов. Корпорация ТехноНИКОЛЬ разработала два варианта устройства фасадной системы с облицовкой плиткой Hauberk (утепление минеральной ватой) и отдельное решение для монтажа плитки на экструдированный пенополистирол.

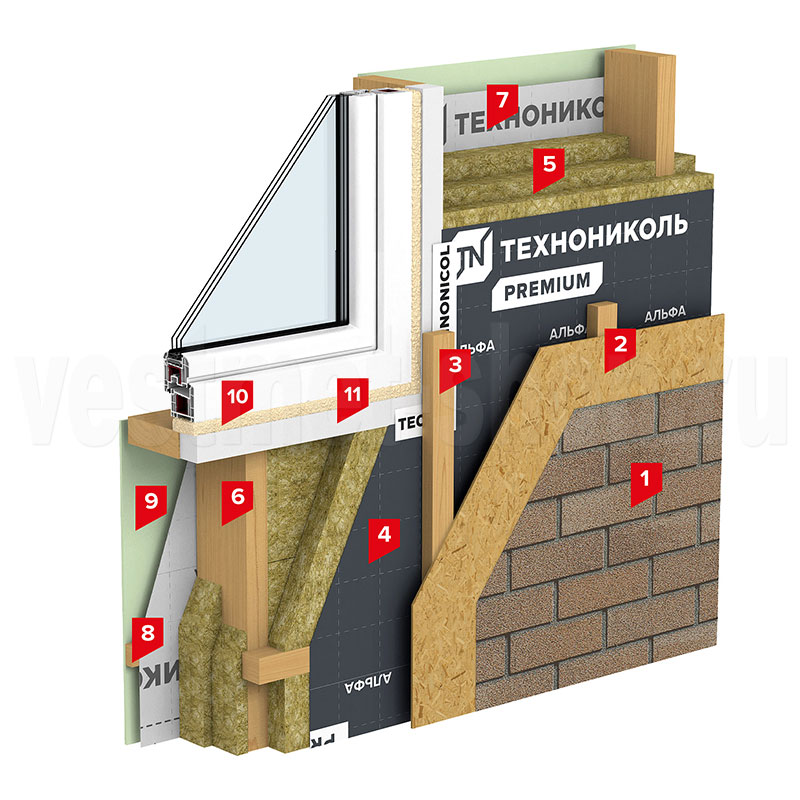

ТН-ФАСАД Лайт Hauberk

1. * Фасадная плитка HAUBERK Кирпич.
2. Плиты ОСП-3.
3. Брус для создания вентзазора, толщиной 30-50 мм.
4. ** Пленка АЛЬФА ТОП.
5. *** Плиты из каменной ваты ТЕХНОБЛОК СТАНДАРТ.
6. Каркас здания.
7. **** Пленка АЛЬФА Барьер 4.0.
8. Контррейки.
9. Внутренняя обшивка ГКЛ или ГВЛ.
10. Пена монтажная профессиональная ТЕХНОНИКОЛЬ 65 MAXIMUM.
11. Экструзионный пенополистирол БРУСКИ XPS ТЕХНОНИКОЛЬ CARBON ECO.

Альтернативные материалы

* HAUBERK Камень.
** Пленка АЛЬФА ВЕНТ 130 , Пленка АЛЬФА ВЕНТ 150.
*** ТЕХНОЛАЙТ , РОКЛАЙТ.
**** Пленка АЛЬФА Барьер 3.0 , Пленка АЛЬФА Барьер 2.0.

Это — легкая фасадная система для деревянных или каркасно-щитовых домов с сохранением «дышащих» свойств стен — их паропроницаемости, нормального воздухообмена. Система является вентилируемой и устраивается поверх сплошной обшивки каркасно-щитовых стен или материала стен из дерева.

Для каркасно-щитового дома теплоизоляция устанавливается между элементами каркаса. Для этого используется гидрофобизированная минеральная вата (ТехноБЛОК или другой утеплитель). Со стороны помещений минераловатную изоляцию закрывают пароизоляционной пленкой (должна формировать сплошное полотно без разрывов, с нахлестами на стыках, с механическим креплением). Со стороны улицы теплоизоляцию закрывают гидроизоляцией. Для этого можно использовать гидроизоляционные и ветрозащитные пленки для фасадов и скатных крыш или супердиффузионную мембрану ТехноНИКОЛЬ. Полотно гидроизоляции крепится на элементы каркаса здания скобами строительного степлера. На стыках выполняют нахлесты, их дополнительно можно проклеивать самоклеющимися строительными лентами. Поверх слоя гидроизоляции устанавливают бруски толщиной 30-50 мм. Они нужны, чтобы обеспечить вентиляционный зазор между изоляционными материалами и обшивкой фасада. Бруски размещают горизонтально. На них крепят листы ОСП-3 (толщина 8-12 мм). Поверх них выполняют укладку фасадной плитки Hauberk.

Для деревянного дома используется подобная описанной выше фасадная система. Для монтажа минераловатной теплоизоляции вместо стоек каркаса можно использовать обрешетку, поверх которой с вентиляционным зазором устанавливается ровное основание из ОСП-3 для фасадной плитки. Если утеплитель заложен внутри конструкции стен, для монтажа плитки Hauberk поверх них собирают ровное основание из ОСП-3, предусматривая вентиляционный зазор между ним и поверхностью стен.

Для обрешетки, контрреек, элементов каркаса, формирующих вентиляционный зазор брусков, используют древесину хвойных пород, обработанную антисептиком и огнезащитными средствами. Для каркасных домов при сборке каркаса в качестве несущих элементов могут использоваться стальные термопрофили.

Крепление плит ОСП выполняют с равным шагом ко всем брускам или элементам обрешетки так, чтобы создать дополнительные жесткие связи.

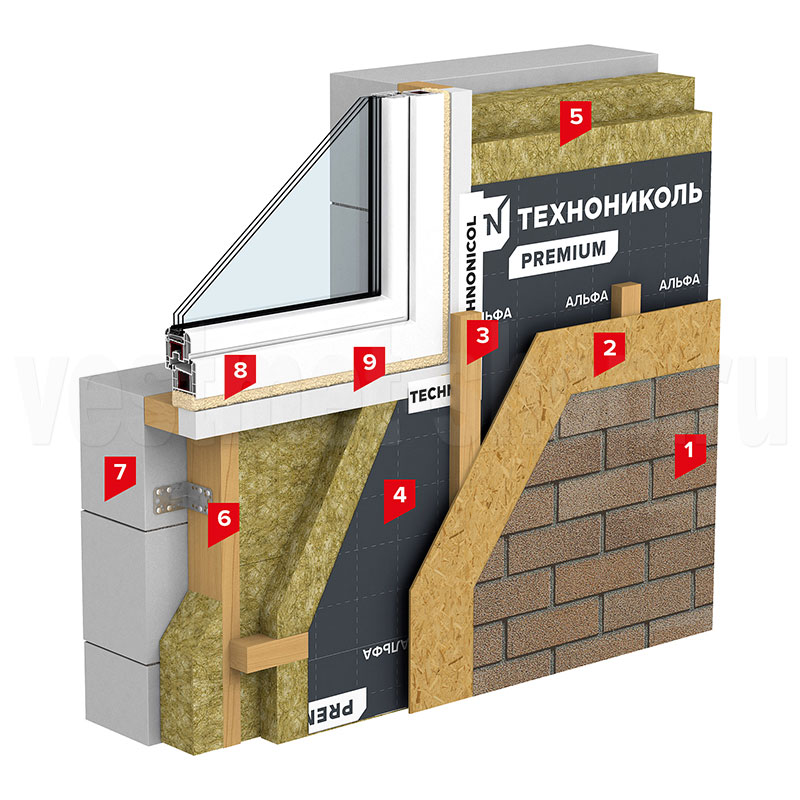

ТН-ФАСАД Hauberk

1 * Фасадная плитка HAUBERK Кирпич.
2 Плиты ОСП-3.
3 Брус для создания вентзазора, толщиной 30-50 мм.
4 ** Пленка АЛЬФА ТОП.
5 *** Плиты из каменной ваты ТЕХНОБЛОК СТАНДАРТ.
6 Каркас под теплоизоляцию с шагом 600 мм.
7 Каменная кладка.
8 Пена монтажная профессиональная ТЕХНОНИКОЛЬ 65 MAXIMUM.
9 Экструзионный пенополистирол БРУСКИ XPS ТЕХНОНИКОЛЬ CARBON ECO.

Альтернативные материалы

* HAUBERK Камень.
** Пленка АЛЬФА ВЕНТ 130 , Пленка АЛЬФА ВЕНТ 150.
*** ТЕХНОЛАЙТ ЭКСТРА.

Эта фасадная система разработана для домов со стенами из строительных блоков. Для теплоизоляции используются минераловатные плиты. Сотрудники компании «Вестмет» рекомендуют устанавливать гидрофобизированную гидроизоляцию ТехноБЛОК Стандарт с низким показателем сжимаемости. Для ее монтажа по поверхности стен с шагом в 60 см вертикально устанавливают бруски обрешетки. После монтажа утеплителя устанавливают контррейки. К ним с наружной стороны теплоизоляции крепят супердиффузионную мембрану или гидроизоляционную и ветрозащитную пленку. Поверх гидроизоляции вертикально устанавливают брус толщиной 30-50 мм для устройства вентзазора. На этот брус крепят плиты ОСП-3, которые используются как основание для монтажа фасадной плитки. Пароизоляцию стен при использовании строительных блоков выполняют изнутри помещений или не используют.

Фасадная система с использованием пенополистирола

Экструдированный пенополистирол может использоваться для утепления цоколей или всей поверхности стен. Монтаж фасадной плитки Hauberk можно выполнять поверх XPS-плит. Такая фасадная система является невентилируемой, ее рекомендуют использовать для стен с низкой или нулевой паропроницаемостью. Фасад «состоит» из двух слоев:

• плиты XPS. Устанавливаются с разбежкой швов, крепятся на специальные дюбели и монтажную клей-пену для пенополистирола. Должны образовывать ровную поверхность без значительных перепадов (можно выровнять ее после монтажа плит перфоратором с плоской пикой);
• фасадная плитка Hauberk. Устанавливается поверх плит XPS с использованием механического крепежа (винты или дюбеля должны входить в материал стены). При нагреве на солнце ряды плитки дополнительно склеиваются между собой за счет клеевых полос.

Гидроизоляция в этом случае не выполняется: стены защищены от влаги фасадной плиткой. Пароизоляция или ветрозащита тоже не нужны. При использовании такой фасадной системы в доме должна быть эффективно работающая вентиляция.
